商品の詳細:
|
| Stainless Steel Material: | SS304.SS316 | Model No: | 551 |
|---|---|---|---|
| Standard Or Nonstand: | Standard | Quality Control: | 100% Control |
| Leadtime: | in Stock | Package: | Standard Export Package |
| Oem Service: | Available | Origin: | Guangzhou, China |
| Export Area: | All over the world | Traemark: | YUEMI |
| Style: | Customizable |
媒体: オイル、水、弱酸、アルカリ、有機溶剤。
カスタマイズ: 他の動作パラメータを得るための材料の変更が可能です。要件についてお問い合わせください。
| サイズ d(mm) | d3 | BT | G4 | G9 | G6 | |||||||||
| d7 | l1 | l3 | d7 | l1 | l3 | d7 | d8 | l1 | l3 | d7 | l1 | l3 | ||
| 8 | 18 | 17.1 | 15 | 5.5 | 19.2 | 11.9 | 7.0 | |||||||
| 10 | 19 | 18.1 | 15 | 5.5 | 19.2 | 15.5 | 6.6 | 21 | 3 | 15.5 | 10 | 21 | 15.5 | 6.6 |
| 11 | 20 | 20.6 | 18 | 5.5 | ||||||||||
| 12 | 21 | 20.6 | 18 | 5.5 | 21.6 | 16.0 | 5.6 | 23 | 3 | 16.0 | 10 | 23 | 16.0 | 6.6 |
| 13 | 22 | 23.0 | 22 | 6.0 | ||||||||||
| 14 | 23 | 23.1 | 22 | 6.0 | 24.6 | 16.5 | 5.6 | 25 | 3 | 16.5 | 10 | 25 | 16.5 | 6.6 |
| 15 | 24 | 26.9 | 22 | 7.0 | 24.6 | 18.0 | 6.6 | |||||||
| 16 | 26 | 26.9 | 23 | 7.0 | 28.0 | 18.0 | 7.5 | 27 | 3 | 18.0 | 10 | 27 | 18.0 | 6.6 |
| 17 | 26 | 26.9 | 23 | 7.0 | ||||||||||
| 18 | 29 | 30.9 | 24 | 8.0 | 30.0 | 19.5 | 8.0 | 33 | 3 | 19.5 | 11.5 | 33 | 19.5 | 7.5 |
| 19 | 31 | 30.9 | 25 | 8.0 | 35.0 | 22.0 | 7.5 | |||||||
| 20 | 31 | 30.9 | 25 | 8.0 | 35.0 | 22.0 | 7.5 | 35 | 3 | 22.0 | 11.5 | 35 | 22.0 | 7.5 |
| 22 | 33 | 35.4 | 25 | 8.0 | 35.0 | 21.5 | 7.5 | 37 | 3 | 21.5 | 11.5 | 37 | 21.5 | 7.5 |
| 23 | 36 | 35.4 | 27 | 8.0 | ||||||||||
| 24 | 35 | 35.4 | 27 | 8.0 | 38.0 | 23.5 | 7.5 | 39 | 3 | 23.5 | 11.5 | 39 | 23.5 | 7.5 |
| 25 | 36 | 38.2 | 27 | 8.5 | 38.0 | 26.5 | 7.5 | 40 | 3 | 26.5 | 11.5 | 40 | 26.5 | 7.5 |
| 26 | 37 | 38.2 | 27 | 8.5 | 40.0 | 26.5 | 8.0 | |||||||
| 28 | 40 | 43.3 | 29 | 9.0 | 42.0 | 26.5 | 9.0 | 43 | 3 | 26.5 | 11.5 | 43 | 26.5 | 7.5 |
| 30 | 43 | 43.3 | 30 | 9.0 | 45.0 | 26.5 | 10.5 | 45 | 3 | 26.5 | 11.5 | 45 | 26.5 | 7.5 |
| 32 | 46 | 43.3 | 30 | 9.0 | 48.0 | 28.5 | 10.5 | 48 | 3 | 28.5 | 11.5 | 48 | 28.5 | 7.5 |
| 33 | 47 | 53.5 | 39 | 11.5 | 28.5 | 28.5 | ||||||||
| 34 | 48 | 53.5 | 39 | 11.5 | ||||||||||
| 35 | 49 | 53.5 | 39 | 11.5 | 52.0 | 28.5 | 11 | 50 | 3 | 28.5 | 11.5 | 50 | 28.5 | 7.5 |
| 36 | 50 | 53.5 | 39 | 11.5 | ||||||||||
| 38 | 53 | 60.5 | 39 | 11.5 | 55.0 | 33.5 | 10.3 | 56 | 4 | 33.5 | 14.0 | 56 | 33.5 | 9.0 |
| 40 | 56 | 60.5 | 39 | 11.5 | 58.0 | 36.0 | 10.8 | 58 | 4 | 36 | 14.0 | 58 | 36.0 | 9.0 |
| 42 | 59 | 60.5 | 39 | 11.5 | 62.0 | 38.5 | 12.0 | |||||||
| 43 | 59 | 60.5 | 39 | 11.5 | 62.0 | 38.5 | 12.0 | 61 | 4 | 38.5 | 14.0 | 61 | 38.5 | 9.0 |
| 44 | 60 | 65.5 | 41 | 11.5 | ||||||||||
| 45 | 61 | 65.5 | 41 | 11.5 | 64.0 | 39.5 | 11.6 | 63 | 4 | 39.5 | 14.0 | 63 | 39.5 | 9.0 |
| 48 | 64 | 65.5 | 41 | 11.5 | 68.4 | 46.0 | 11.6 | 66 | 4 | 46.0 | 14.0 | 66 | 46.0 | 9.0 |
| 50 | 66 | 72.5 | 45 | 11.5 | 69.3 | 45.0 | 11.6 | 70 | 4 | 45.0 | 15.0 | 70 | 45.0 | 9.5 |
| 53 | 69 | 73 | 4 | 47.0 | 15.0 | 70 | 47.0 | 9.5 | ||||||
| 55 | 71 | 72.5 | 47 | 11.5 | 75.4 | 49.0 | 13.3 | 75 | 4 | 49.0 | 15.0 | 75 | 49.0 | 11.0 |
| 58 | 76 | 78.4 | 55.0 | 13.3 | 78 | 4 | 55.0 | 15.0 | 78 | 55.0 | 11.0 | |||
| 60 | 78 | 79.3 | 49 | 11.5 | 80.4 | 55.0 | 13.3 | 80 | 4 | 55.0 | 15.0 | 80 | 55.0 | 11.0 |
| 63 | 83 | 83 | 4 | 55.0 | 15.0 | 83 | 55.0 | 11.0 | ||||||
| 65 | 84 | 84.5 | 51 | 11.5 | 85.4 | 55.0 | 13.0 | 85 | 4 | 55.0 | 15.0 | 85 | 55.0 | 11.0 |
| 68 | 88 | 91.5 | 55.0 | 13.7 | 90 | 4 | 55.0 | 18.0 | 90 | 55.0 | 11.3 | |||
| 70 | 90 | 89.5 | 51 | 11.5 | 92.0 | 57.0 | 13.0 | 92 | 4 | 57.0 | 18.0 | 92 | 57.0 | 11.3 |
| 75 | 98 | 94.5 | 57 | 11.5 | 99.0 | 62.0 | 14.0 | 97 | 4 | 62.0 | 18.0 | 97 | 62.0 | 11.3 |
| 80 | 100 | 99.5 | 59 | 11.5 | 104.0 | 61.8 | 15.0 | 105 | 4 | 61.8 | 18.2 | 105 | 61.8 | 12.0 |
基本機能
構造: シングルエンド
圧力: 低圧メカニカルシール
速度: 一般速度メカニカルシール
温度: 一般温度メカニカルシール
性能: 摩耗
規格: DIN24960、ISO3069、GB6556
型番: 551、551A、BT-RN
バランス: アンバランス
仕様: 内径: 10 mm ～ 55 mm
製品詳細説明

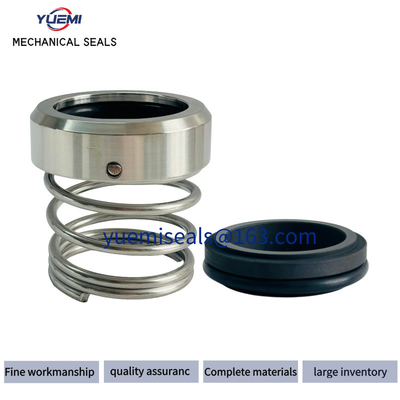

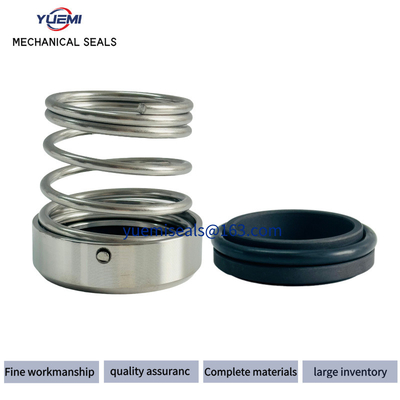

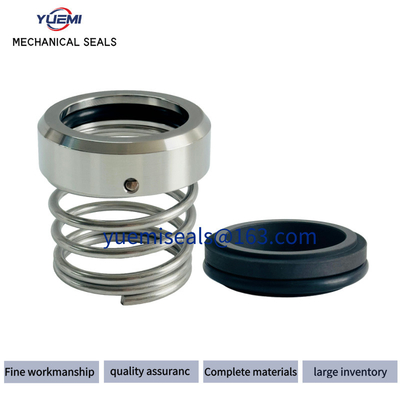

BESTSEAL タイプ 551 551A シングルコイル スプリング メカニカルシール ウォーターポンプ、温度制御ポンプ、真空ポンプ、熱交換オイルポンプ用
構造的特徴: シングルエンド、アンバランス、円錐スプリング、回転方向依存、スプリング伝達。このシールコンポーネントは、シンプルな構造、高い互換性、安定した性能を備え、優れたスプリング補償を備えています。
工業規格: DIN24960、ISO3069、GB6556
適用範囲: ウォーターポンプ、温度制御ポンプ、真空ポンプ、熱交換オイルポンプに広く使用されています。主に革なめし、廃水処理、プラスチック、食品機械産業で使用されています。この製品は、John Crane Type 551 や EagleBrgmann BT-RN などの類似製品の代替品として使用できます。
