商品の詳細:
|
| 代替: | エタ,アマ,KRT,セワシリーズポンプ | 推奨アプリケーション: | 排水ポンプ,化学ポンプ,プロセスポンプ |
|---|---|---|---|
| シャフト直径: | 16mm 22mm 28mm 38mm 48mm 55mm オーケー | 2次封印: | FKM SIC SIC |
| ハイライト: | ベローズ 遠心ポンプ メカニカルシール,ドイツのK-SB遠心ポンプの機械密封,ドイツ K-SB メタルバローシール |
||
テクニカルパラメータ
| 温度 | -30°C~+200°C |
| 圧力 | ≤2Mp a |
| スピード | ≤10m/s |
| 中等 | 水 |
材料
| ロータリーリング |
SiC/VIT |
| 固定リング |
SiC/VIT |
| 春 | SUS304/SUS316 |
| 固定座席 | SUS304/SUS316 |
| 副印 |
Fkm/EPDM |
| ロータリーリングホルダー | SUS304/SUS316 |

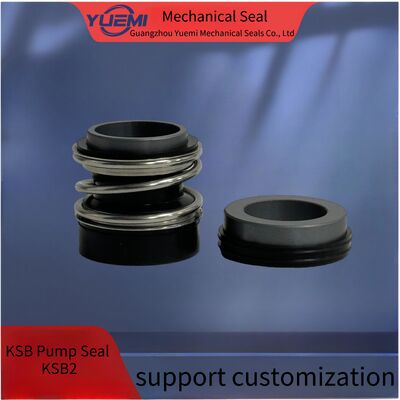

YMシールタイプ,K-SB-109RはK-SB ®ポンプで使用できます.
ETA,AMA,KRT,SEWAシリーズポンプ 16mm,22mm,28mm,33mm,38mm,48mmのシャフトサイズ
調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.
2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.
3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
