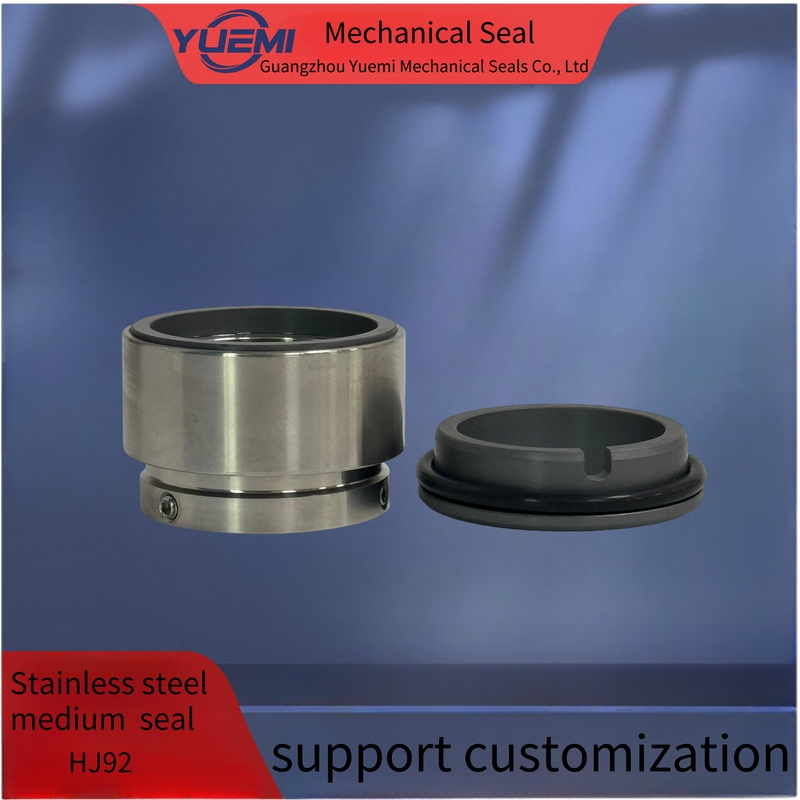

HJ92N 中型不?? 鋼波スプリングポンプ メカニカルシール

HJ92 ステンレス鋼 中間機械密封 不均衡

単一のシール / 不均衡 / 回転方向から独立 / プリント保護 / DIN 24960*

HJ92Nシリーズの機械密封器は,固体を含む媒体または高粘度なメディア,例えば砂糖,紙,下水道および廃棄水産業のために設計されています.スプリングは製品保護されています.粘りや詰まりがないため 設計は頑丈で信頼性があります.

容許される低圧範囲内では,固定座席ロックを組み込む必要はありません.真空下で長期にわたって動作する場合は,大気側での消化装置が必要です.軸の動き.5mm

調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.

2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.

3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
