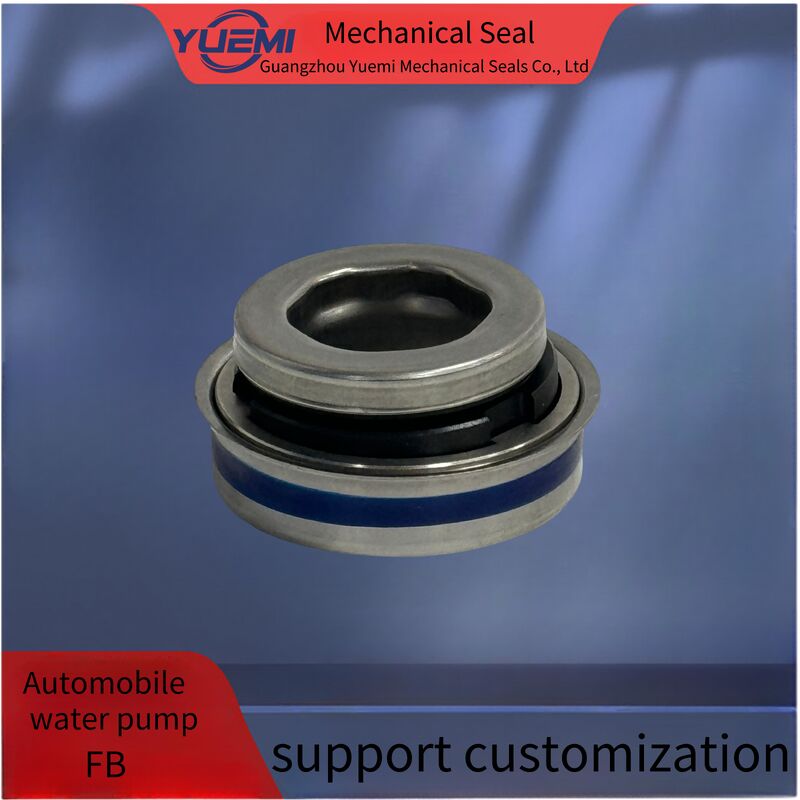

商品の詳細:
|
| トレイマーク: | YUEMI | 機能: | 水ポンプ |
|---|---|---|---|
| 使用: | 不均衡 | シャフト直径: | 12mm~25.4mm |
| 2次封印: | FKM SIC SIC | 標準か 非標準か: | スタンダード |
| キーワード: | パンプシール | タイプ: | シングル・スプリング |
| スタイル: | メカニカルシール | ||
| ハイライト: | 自動車用機械式密封ポンプ,組み込み機械式密封ポンプ,自動車用カートリッジの機械密封器 |
||
圧力:s0.3MPa
回転速度:s9000r/min
温度:−30°C−+150°C
中間:清水 海水,ガスエンジン,冷凍
ロータリーリング (セラミック/Sic)
固定リング ((プラスチック 炭素/炭素/Sic)
副印 (NBR/EPOM/HNBR/Fkm)
スプリング 4 Othw パーツ (SUS304 SU5316)
| モデル | D1 | D2 | D3 | D7 | L1 | L4 |
| FB-12 | 12.0 | 30.00 | 35.0 | 25.0 | 9.3 | 8.0 |
| FB-12A | 12.0 | 38.10 | 43.7 | 25.0 | 9.3 | 8.0 |
| FB-12B | 12.0 | 00.0E | 35.0 | 25.0 | 9.1 | 6.0 |
|
FB-12C |
12.0 | 30.00 | 35.0 | 25.0 | 7.5 | 8.0 |
| FB-12D | 12.0 | 36.50 | 41.0 | 25.0 | 9.3 | 8.0 |
| FB-12E | 12.0 | 00.00 | 35.0 | 25.0 | 8.8 | 8.0 |
| FB-12G | 12.0 | 40.00 | 43.8 | 25.0 | 9.3 | 8.0 |
| FB-12H | 12.0 | 00.0E | 35.0 | 25.0 | 7.1 | 8.0 |
| FB-12L | 12.0 | 33.40 | 38.0 | 25.0 | 10.6 | 6.7 |
| FB-12 について5 | 12.0 | 28.50 | 31.3 | 25.0 | 9.3 | 8.0 |
| FB-13 | 13.0 | 00.0E | 35.0 | 25.0 | 9.3 | 8.0 |
| FB-15 | 15.0 | 36.50 | 41.5 | 28.7 | 10.9 | 8.0 |
| FB-15A | 15.0 | 00.0E | 34.5 | 28.7 | 10.6 | 8.0 |
| FB-16 | 15.918 | 36.50 | 41.5 | 30.4 | 10.9 | 8.0 |
| FB-16C | 15.918 | 35.00 | 40.0 | 30.4 | 11.6 | 8.0 |
| FB-16L | 15.918 | 38.10 | 43.5 | 30.4 | 10.9 | 8.0 |
| FB-16 について5 | 15.918 | 34.20 | 40.0 | 30.4 | 11.9 | 7.0 |
| FB-17 | 17.0 | 35.00 | 40.0 | 30.4 | 13.6 | 8.0 |
| FB-20 | 20.0 | 40.00 | 43.8 | 37.0 | 12.0 | 9.5 |
| FB-1/2" | 12.700 | 30.00 | 35.0 | 25.0 | 9.3 | 8.0 |
| FB-5/8" | 15.875 | 36.50 | 41.5 | 30.4 | 10.9 | 8.0 |
| FB-3/4" | 19.050 | 40.00 | 43.8 | 37.0 | 12.0 | 9.5 |
| FB-1* | 25,400 | 50.80 | 56.0 | 42.5 | 11.0 | 13.2 |
| シャフトサイズ | 12mm~25.4mm |
| 材料 | 顔:炭素,SiC,TC 座席: セラミック,SiC,TC Oリング:NBR,EPDM,FKM,Aflas,FEP,Kalrez,Chemrazなど スプリング:SS304,SS316 他の金属部品:SS304,SS316 |
| パフォーマンス能力 |
温度:-30°Cから200°C,Oリング材料によって異なります エンドプレイ/軸浮力の許容量: ±1mm |
調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.
2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.
3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
