商品の詳細:
|
| 標準かNonstand: | 標準 | 顔料: | 炭素,シク,TC |
|---|---|---|---|
| 動作温度: | -20～180℃ | 代替: | ブルグマポンプシリーズポンプ |
| シールタイプ: | 固定,回転する | 代替する: | M7Nシール |
| パッケージ: | 標準輸出パッケージ | OEM: | 夕食 |

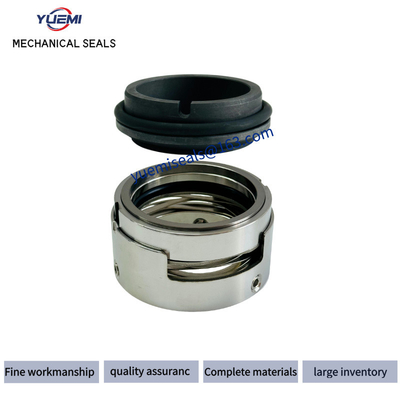

| ハイライト: | ブルグマ プール ポンプ 機械 密封器,工業プール水ポンプ メカニカルシール,M7N ウォーブスプリング メカニカルシール |
||
メカニカルシールM7Nの利点
普遍的な応用の可能性
簡単に交換可能な面により,効率的な貯蔵.
材料の選択を広げました
固体濃度が低い
トークトランスミッションの柔軟性 自浄効果
| パラメータカテゴリ | 仕様 | 参照 |
|---|---|---|
| モデル | M7N (EN12756/DIN24960規格に準拠する単端非均衡設計) | |
| シャフト直径範囲 | 14~200mm (非標準サイズに合わせる) | |
| 動作温度 | -50°Cから220°C (材料に依存:補助シール用 FKM/NBR/EPDM) | |
| 圧力制限 | ≤2,5 MPa (標準); ≤6 MPa バランスの取れた変種 (H7N/H75/H76シリーズ) | |
| シール 顔料 | シリコンカービッド (SiC),ウランガムカービッド (WC),アルミナセラミック (AlO),グラファイト | |
| 補助シール材料 | NBR,FKM,EPDM,シリコンゴム,PTFE | |
| 互換性のあるメディア | 水,油,弱く腐食性のある液体 (粒子を洗浄するシステムが必要です) | |
| 制限速度 | ≤20 m/s (軸/周面) | |
| 主要 な デザイン 特色 | - 単端でバランスが取れないデザイン - 多スプリングまたはベローズ補償 - 汎用回転方向 |
|
| 設置要件 | - ラジアルシャフト流出 ≤0.04mm - 軸移動 ≤0.5 mm (軸径 ≤25 mm) - 封印室を掃除する |
運用条件
| 温度 | -30°Cから200°C,エラストメアに依存する |
| 圧力 | 16barまで |
| スピード | 20m/sまで |
| エンドプレイ/軸浮き量 | ±0.1mm |
| サイズ | 14mmから100mm |
| ブランド | YUEMI |
| 顔 | 炭素,SiC,TC |
| 座席 | 炭素,SiC,TC |
| エラストマー | NBR,EPDM,VITON |
| 春 | SS304,SS316 |
| 金属部品 | SS304,SS316 |
| サイズ/ | コード | D1 | D2 | D3 | L1 | L2 | L について |
| メトリック | |||||||
| 14 | 140 | 25 | 21 | 24 | 25 | 10 | 35 |
| 16 | 160 | 27 | 23 | 26 | 25 | 10 | 35 |
| 18 | 180 | 33 | 27 | 32 | 26 | 11.5 | 37.5 |
| 20 | 200 | 35 | 29 | 34 | 26 | 11.5 | 37.5 |
| 22 | 240 | 37 | 31 | 36 | 26 | 11.5 | 37.5 |
| 24 | 250 | 39 | 33 | 38 | 28.5 | 11.5 | 40 |
| 25 | 280 | 40 | 34 | 39 | 28.5 | 11.5 | 40 |
| 28 | 300 | 43 | 37 | 42 | 31 | 11.5 | 42.5 |
| 30 | 320 | 45 | 39 | 44 | 31 | 11.5 | 42.5 |
| 32 | 330 | 48 | 42 | 46 | 31 | 11.5 | 42.5 |
| 33 | 350 | 48 | 42 | 47 | 31 | 11.5 | 42.5 |
| 35 | 380 | 50 | 44 | 49 | 31 | 11.5 | 42.5 |
| 38 | 400 | 56 | 49 | 54 | 31 | 11.5 | 45 |
| 40 | 430 | 58 | 51 | 56 | 31 | 14 | 45 |
| 43 | 450 | 61 | 54 | 59 | 31 | 14 | 45 |
| 45 | 480 | 63 | 56 | 61 | 31 | 14 | 45 |
| 48 | 600 | 66 | 59 | 64 | 31 | 14 | 45 |
| 50 | 500 | 70 | 62 | 66 | 32.5 | 14 | 47.5 |
| 53 | 530 | 73 | 65 | 69 | 32.5 | 15 | 47.5 |
| 55 | 550 | 75 | 67 | 71 | 32.5 | 15 | 47.5 |
| 58 | 580 | 78 | 70 | 78 | 37.5 | 15 | 52.5 |
| 60 | 600 | 80 | 72 | 80 | 37.5 | 15 | 52.5 |
| 63 | 630 | 83 | 75 | 83 | 37.5 | 15 | 52.5 |
| 65 | 650 | 85 | 77 | 85 | 37.5 | 15 | 52.5 |
| 68 | 680 | 90 | 81 | 88 | 34.5 | 18 | 52.5 |
| 70 | 700 | 92 | 83 | 90 | 42 | 18 | 60 |
| 75 | 750 | 97 | 88 | 99 | 42 | 18 | 60 |
| 80 | 800 | 105 | 95 | 104 | 41.8 | 18.2 | 60 |
| 85 | 850 | 110 | 100 | 109 | 41.8 | 18.2 | 60 |
| 90 | 900 | 115 | 105 | 114 | 46.8 | 18.2 | 65 |
| 95 | 950 | 120 | 110 | 119 | 47.8 | 17.2 | 65 |
| 100 | 1000 | 125 | 115 | 124 | 47.8 | 17.2 | 65 |
