商品の詳細:
|
| モデル: | 560D-30/35 | 座席: | セラミック、SiC、TC |
|---|---|---|---|
| 顔: | VIT SIC SIC | 使用法: | バランス |
| キーワード: | パンプシール | 金属部分: | SS304、SS316 |
| パンプシール: | 双端シール | ||
| ハイライト: | YUEMI バランスメカニカルシール,560d30/35 バランスメカニカルシール |
||
| 軸径 | 13 ... 50 mm (0.51" ... 1.96") |
| 圧力 | d ≤19 mm: 2 bar (29 PSI), d ≥ 20 mm: 3 bar (44 PSI), 真空 ... 0.1 bar (1.45 PSI) |
| 温度 | -20 °C ... +70 °C (-4 °F ... 158 °F) |
| 摺動速度 | 5 m/s (16 ft/s) |
| 軸方向移動量 | ±1.0 mm |
| シール面 | カーボン黒鉛樹脂含浸 (B), 炭化ケイ素 (Q1, Q2) |
| シート | 酸化アルミニウム (V), 炭化ケイ素 (Q1, Q2) |
| エラストマー | NBR (P) |
| 金属部品 | CrNi鋼 (F) |

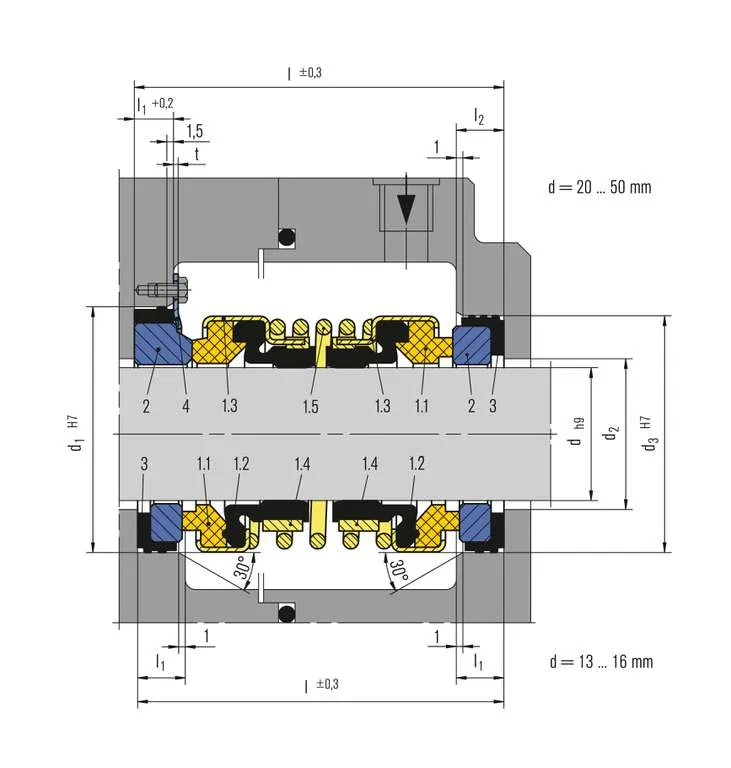

| 項目 | 説明 |
|---|---|
| 1.1 | シール面 |
| 1.2 | ベローズ |
| 1.3 | スプリングカラー |
| 1.4 | ドライブカラー |
| 1.5 | スプリング |
| 2 | シート |
| 3 | コーナー スリーブ |
| 4 | ワッシャー |
| d | d1 | d2 | d3 | d4 | d5 | l | l1 | l2 | l3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1.0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1.0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1.0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1.2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64.5 | 11 | 9 | 1.2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1.0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69.5 | 10 | 9 | 1.2 |
