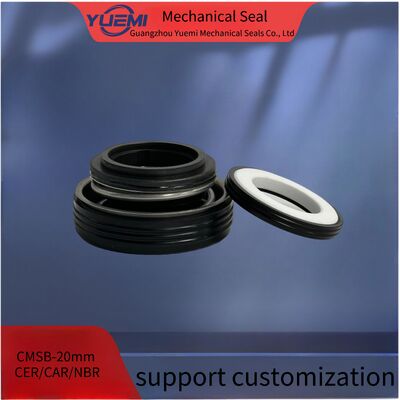

商品の詳細:
|
| トレイマーク: | YUEMI-SB20mm | パンプ: | 化粧品のエムルジ化器と混ぜた器 |
|---|---|---|---|
| シャフト直径: | SB-20mm | 2次封印: | NBR CAR CE |
| タイプ: | シングルスプリング メカニカルシール | ||
| ハイライト: | NBR 水ポンプ メカニカルシール,CE 水ポンプの機械密封,車用水ポンプ メカニカルシール |
||
| Oリング機械密封器 | |
温度: -30°C~200°C 弾性体によって異なります 圧力:最大5バー 速度:最大15m/s エンドプレイ/軸浮力の許容量: ±0.1mm サイズ: 10mm から 30mm | 固定リング:プラスチック・炭素・炭素・セラミック ロータリーリング:セラミック,シリコンカービッド 中級:NBR/EPDM/FKM |
| SB-10 | 11.0 | 27.0 | 23.0 | 10.5 | 7.1 | 4.0 |
| SB-12 | 14.0 | 32.0 | 25.0 | 10.2 | 8.5 | 5.0 |
| SB-16 | 18.0 | 41.0 | 31.0 | 11.8 | 9.5 | 5.0 |
| SB-16A | 18.0 | 41.0 | 35.0 | 16.5 | 06 | 9.0 |
| SB-17 | 18.5 | 35.0 | 30.0 | 16.0 | 7.5 | 6.0 |
| SB-20 | 21.0 | 45.0 | 35.0 | 11.0 | 11.0 | 5.0 |
| SB-25 | 26.4 | 52.0 | 41.3 | 19.0 | 11.5 | 11.0 |
| SB-30 | 31.0 | 58.0 | 48.0 | 16.5 | 12.0 | 8.5 |
テクニカルパラメータ
| 温度 | -30°C~+180°C |
| 圧力 | ≤0.8Mpa |
| スピード | ≤12m/s |
| 中等 | 化学原材料 |
材料
| ロータリーリング | SIC CAR CE |
| 固定リング | SIC CAR CE |
| 春 | SUS304/SUS316 |
| 固定座席 | SUS304/SUS316 |
| 副印 | Fkm/EPDM |
| ロータリーリングホルダー | SUS304/SUS316 |
調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.
2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.
3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
