商品の詳細:
|
| 構造: | 円錐ばね | シャフト直径: | 10mmから40mm |
|---|---|---|---|
| 代替: | タイプBt-Fn シリーズ 交換 | 支援: | OEM/ODM |
| ハイライト: | 40mmシリーズ メカニカルシール,Oリングシール メカニカルシール,Bt-Ar メカニカルシール |
||
わかった
迅速な配送に備える ストックシール
競争力のある価格で優れた品質を提供します
適用 水ポンプモデルペアリングテーブル

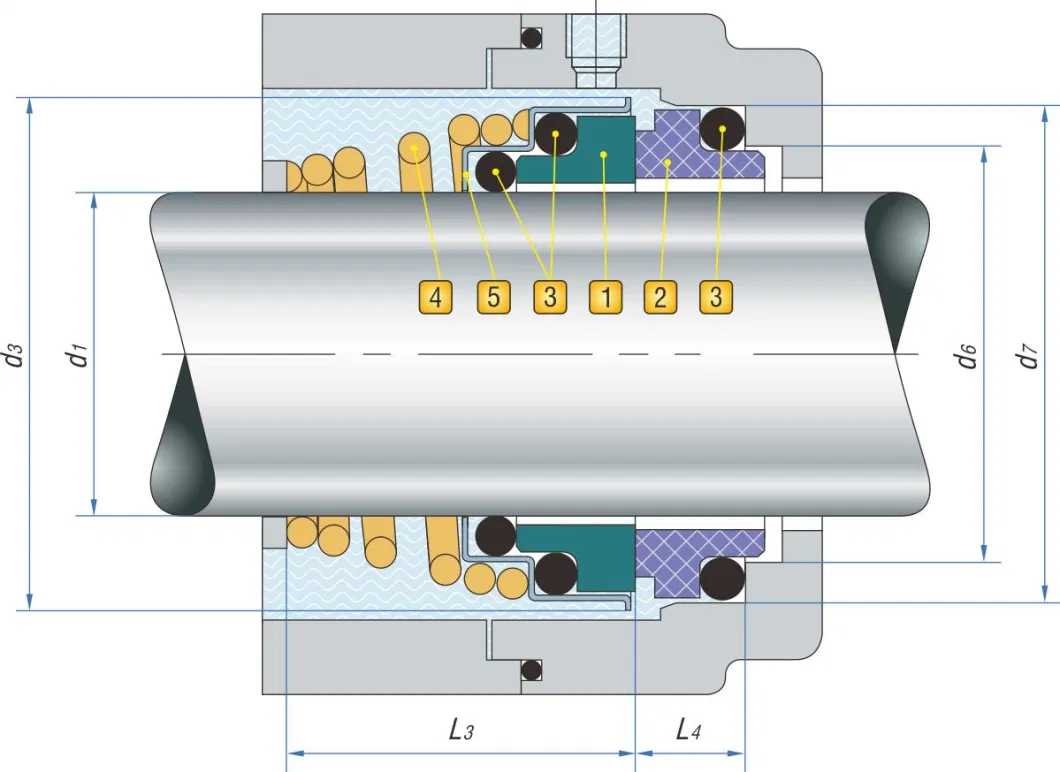

| モデル | d1 (mm) | d, | p | 11 | 13 |
|
155-10, オーケー 155-11 155-12 155-13 155-14 155.15 について 155-16 155-17 155-18 155-19 155-20 155-21 について |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
・スプリング&その他部品 (SUS304/SUS316)
| モデル | d1 (mm) | d3 | d: | 11 | b |
|
155-22 について 155-23 年 月 日 155-24 年 月 日 155から25まで 155-28 について 155-29 年 月 日 155〜30 155-32 年 155-33 年 155-35 年 155-38 年 155- 40 について |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |
メカニカルシールタイプYM155 円形スプリングとOリングプッシャー構造で,金属部品はスタンピングで製造される.競争力のある価格と幅広いアプリケーションは,YM155を大量生産シールにしました.
テクニカルパラメータ
| 温度 | -30°C~+200°C |
| 圧力 | ≤1.2Mp a |
| スピード | ≤10m/s |
| 中等 | 排水 |
材料
| ロータリーリング | SIC CAR |
| 固定リング |
SIC CAR |
| 春 | SUS304/SUS316 |
| 固定座席 | SUS304/SUS316 |
| 副印 |
Fkm/EPDM |
| ロータリーリングホルダー | SUS304/SUS316 |
調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.
2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.
3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
