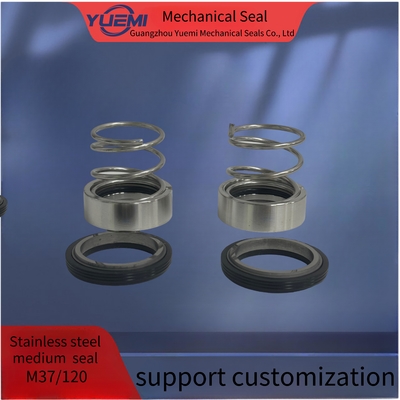

カスタムM37/120 化学ポンプのための中型機械シール

わかった

機械密封器の構造型の選択は,選択の重要な段階であり,選択の前に,次のことが調査されなければならない.

1) 作業パラメータ:圧 p (MPa),作業温度 T (°C),作業速度 V (m/s),密封軸直径 d (mm).

2) 中間の特性:濃度,粘度,腐食,固体粒子,繊維の不純物,ガス化や結晶化が容易である.

(3) ホストの動作特性,環境条件に応じて連続または間歇的に漏れ方向 (内部または外部の漏れ-RRB-要求)寿命と信頼性の要件

5) メインマシンからシール構造のサイズ制限まで.

調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.

2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.

3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
