商品の詳細:
|
| トレイマーク: | YUEMI | 機能: | 化学水ポンプ |
|---|---|---|---|
| シャフト直径: | IMO-22mm | 2次封印: | Fkm CA SIC |
| タイプ: | 海上 シャフト 密封器 | ||
| ハイライト: | IMO メカニカルシール 22mm,FKM メカニカルシール 22mm,FKM シングルメカニカルシール |
||
ACE ACGシリーズ

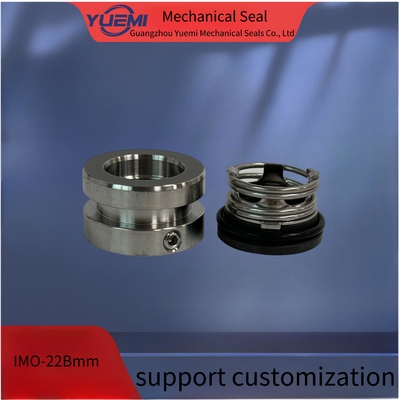

IMOポンプ機械密封部品-22mm
1IMO ACE025L3 ポンプ 機械シャフトシール 195C-22mm, Imo 190495 (波のスプリング) に適合する
2IMO-190497 海洋産業のための機械用シール,IMO 190497 (コイルスプリング)
3IMO ACE 3 パンプのスペアパーツ シャフトシール 194030, Imo 194030 (コイルスプリング)
22mm Lidering AL-NL-22 メカニカルシール 190497 IMO パンプ ACE 3 | ||
運用条件 | サイズ | 材料 |
温度: -40°C~220°C 弾性体によって異なります | 22MM | 顔面:SS304,SS316 |
圧力: 最大 25 バーまで | 座席:炭素 | |
速度:最大25m/s | Oリング:NBR,EPDM,VIT,Aflas,FEP,Kalrez,Chemrazなど | |
エンドプレイ/軸浮き 許容:±1.0mm | メタル部品:SS304,SS316,ハステロイC,AM350 | |
調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.
2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.
3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
