商品の詳細:
|
| 構造: | シングルエンド | 特徴: | 高品質,耐久性,耐腐食性 |
|---|---|---|---|
| 圧力: | 中気圧 | スピード: | 一般速度 |
| 温度: | 温度 機械 密封 | サイズ: | 20mm、25mm、30mm、35mm、40mm |
| 性能: | フライグットポンプシール | ||
| ハイライト: | GU 20mm フライグット メカニカルシール,3082 機動シール,XGS プッシャー 機械式シール |
||
適用 水ポンプモデルペアリングテーブル
| フライグットポンプモデル | シャフトサイズ | 上部シール | 下のシール |
| 3085-091,3085-120,3085-170,3085-171,3085-181,3085-280,3082-290,3085-890 | 20mm | FS-G-U20 | FS-G-L20 または FS-H-L20 |
| 3101 | 28mm | FS-B-U28 | FS-B-L28 |
| 3102 | 25mm | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35mm | FS-K-U35 | FS-M-L35 |
| 3126-181 について3127 | 35mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60mm | / | FS-Q-L60 |
| 4440,5530 | 35mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| グランデックス メイヤー マスター マタドール ミディ ミネット サルバドール | 25mm~24mm | FS-Z-U25 | FS-Z-L24 |
| グリンデックス マキシ | 45mm | FS-O-U45 | FS-N-L45 |
| 準備済みモデル 4 8 12&16 | 15mm | FS-D-U15 | / |
| 準備はいい 24 | 20mm | FS-A-U20 | FS-A-L20 |
| 準備はいい 90 | 28mm | FS-I-U28 | FS-I-L28 |
| ステーティ 7 | 20mm | FS-G-U20 | FS-G-L20 |
| 600 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90~80mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15mm | FS-D-U15 | |
| 2024 | 20mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15mm | FS-D-U15 | / |
| 2060 | 20mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28mm | FS-I-U28 | FS-I-L28 |
| ほら2084,2135 | 35mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20mm | FS-A-U20 | FS-A-L20 |
| 2102〜40 | 22mm | FS-E-U22 | FS-E-L22 |
| 2151〜10 | 35mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm~35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT または MT | 45mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60mm | FS-R-U60 | FS-R-L60 |
| 3041〜281 | 20mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22mm | FS-E-U22 | FS-E-L22 |
| 温度 | 30°C~180°C |
| 圧力 | ≤1.2Mp a |
| スピード | ≤10m/s |
| 技術パラメータ | 仕様 |
|---|---|
| スピード | 最大 3600 Rpm |
| 適用する | パンプ |
| 長寿 | 高く 耐久 する |
| 設置 | 簡単に 置き換える |
| 圧力範囲 | 10バーまで |
| 温度範囲 | 180°C まで |
| 材料 | ステンレス鋼 |
| 2次封印 | Oリング |
| 互換性 | ほとんどのフライトポンプにフィットします |
| シール の 顔 | カーボンとセラミック |

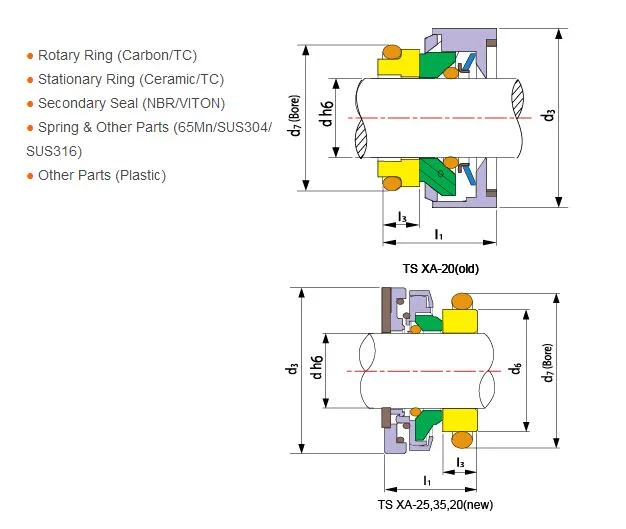

| シールサイズ d(mm |
d3 | d6 | d7 | L1 | L3 |
| YM-20 | 45.2 | 36 | 21.5 | 7.2 | |
| YM-25 | 54.0 | 35.2 | 42 | 21.0 | 6.0 |
| YM-35 | 69.8 | 50.3 | 56 | 25.7 | 10.2 |
調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.
2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.
3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
