商品の詳細:
|

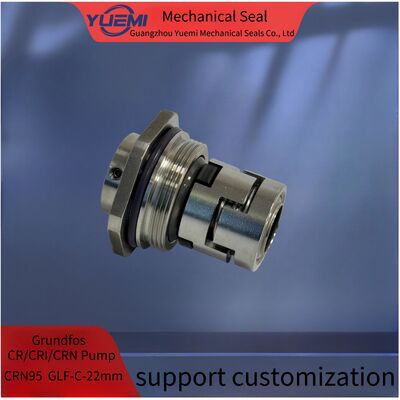

| パンプ: | カートリッジ メカニカルシール | 使用: | CRN95 |
|---|---|---|---|
| シャフト直径: | 22mm | タイプ: | ステンレス鋼 |
| ハイライト: | CRN95 グランドフォスポンプ メカニカルシール,ステンレス鋼 グランドフォスポンプ メカニカルシール,CRN95 水ポンプ機械 |
||
| モデル | P | D3 | D4 | D7 | L1 | L3 | L3 |
| 12 | 25 | 29 | 25 | 40.5 | 55 | 19 | 30 |
| 16 | 30.5 | 34 | 29 | 44.5 | 57.5 | 20 | 30.5 |
| 22 | 43 | 50 | 39 | 60 | 72 | 20 | 37 |
テクニカルパラメータ
| 温度 | -30°C~+180°C |
| 圧力 | ≤2Mp a |
| スピード | ≤12m/s |
| 中等 | 化学原材料 |
材料
| ロータリーリング | SIC CAR CE TC について |
| 固定リング |
SIC CAR CE TC について |
| 春 | SUS304/SUS316 |
| 固定座席 | SUS304/SUS316 |
| 副印 |
Fkm/EPDM |
| ロータリーリングホルダー | SUS304/SUS316 |
調理方法:
1シャフト 外側の直径は+-0.05mmの許容範囲内です
2. シャフトの走行量 <0.1mm
3軸末の浮き <0.13mm
4リングの上でシャフトに鋭い縁がない
注記:
設置中に,傷つけたり傷つけたりしないでください. 何かが損傷した場合,新しいものを交換するために私たちと連絡してください.
構造物への設置:
1. 全セットのカートリッジシールが清掃され,正確に販売前に漏れ検査を通過します.ダメージを避けるために,取り壊しし,修理する前に再びパーツを清掃しないでください.
2 密封器とシャフトの間の固定距離は dl h6 0 です.8螺旋の位置の軸の外径は010.2mm小さく,螺旋の過圧に抵抗する.油で軸を潤滑.
3パンプ室にカートリッジシールを置き,その後:
A: フレンズの4つの螺栓をより強くし,上位位置の穴"G"に介質を導きます.
B: 4つのスクリューをより強く固定し,シャフトの袖をシャフトに配置します.
C: 4つの計測板を外します. 保存してください.
解体する
D: 摩擦熱と熱を流すために"G"の穴と中質のリード・インパイプを接続する
ポンプが動いているとき 密封室を洗い流します
注記:
装置を完成させると,シャフトを手動で回して回転を確認し,シールが正しく設置されていないので,スムーズに回転できませんでした.
